トポロジー最適化解析とは？
トポロジー最適化解析 全2回連載
近年、軽くて、強くて、無駄のない構造を実現する技術として「トポロジー最適化解析」が注目されています。航空宇宙、自動車、産業機械、ロボット、医療機器など、高性能化・軽量化が強く求められる分野では、すでに実設計の意思決定に欠かせない技術となっています。
本コラムは、トポロジー最適化解析にこれから触れる方や、学び始めたばかりの方に向けて、その基本的な考え方と設計にもたらす価値を、できるだけ分かりやすく紹介する全2回の連載です。第1回となる今回は、トポロジー最適化解析とは何か、従来の設計と何が違うのかといった全体像を中心に解説します。
本コラムが、トポロジー最適化解析への理解を深める一助となれば幸いです。
1トポロジー最適化解析とは？
トポロジー最適化解析を一言で表すと、以下のように定義できます。
コンピューターが自動で導き出す解析技術」
設計でよくある悩み
ものづくりの現場では、こんな悩みに直面することがよくあります。
- ！軽くしたいが、強度は落とせない
- ！剛性を上げたいが、どこを太くすべきか分からない
- ！経験や勘に頼った設計から脱却したい
従来は、設計者が形状を考え、解析で評価し、ダメなら形を修正するという手作業の試行錯誤が必要でした。トポロジー最適化は、この流れを根本から変えます。
トポロジー最適化解析の基本的な流れ

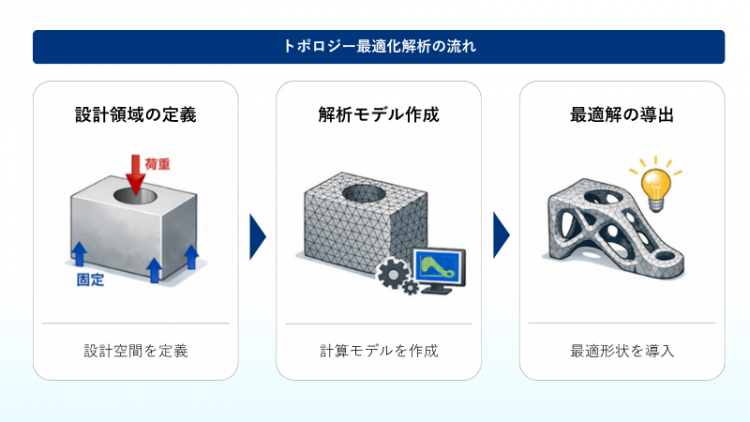

トポロジー最適化では、まず以下を定義します。
材料を置いてもよい「空間」の範囲
どこに、どんな力がかかるか
固定される場所の指定
軽量化・剛性最大化などの目標
すると、コンピューターが力の流れを解析し、以下のように判断して最も合理的な材料配置（＝形状の素案）を導き出します。
- →「この条件なら、力の流れはこうなる」
- →「この部分は材料が不要」
- →「ここに材料を集めると効率が良い」

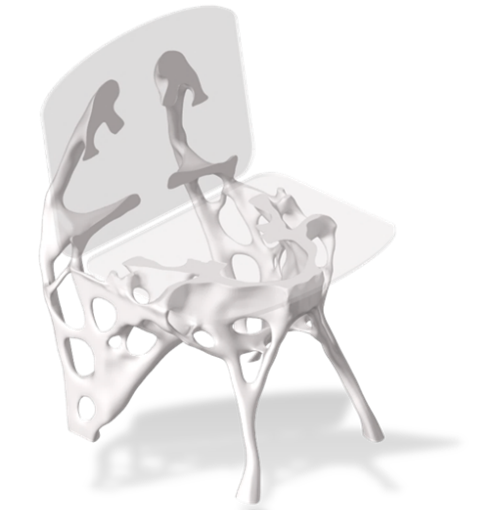

この結果は、人間が直感で描く形状とは大きく異なることも多く、まるで骨や植物のような有機的な形になることもあります。
2従来の設計と何が違うのか

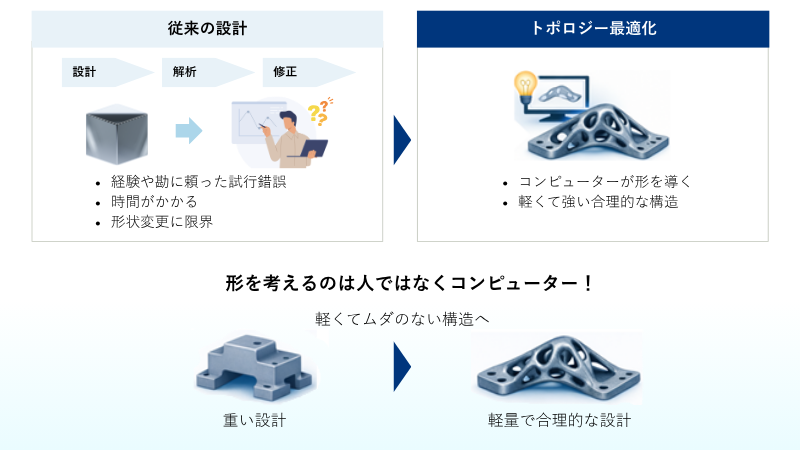

従来設計の課題
従来の設計では、設計者が形を考え、解析で評価し、修正を重ねるという試行錯誤が一般的でした。この方法は確実である一方で、設計者の経験によって結果に差が出やすく、本当に合理的な形にたどり着くまで時間がかかります。また、大胆な形状変更がしにくいといった課題があります。
トポロジー最適化では、コンピューターが与えられた条件から最適な形を導き出し、力の流れに基づいて必要な部分に材料を集め、不要な部分を取り除くことで、軽くて強く、無駄のない構造を導き出すことができます。
3どんな価値を生むのか

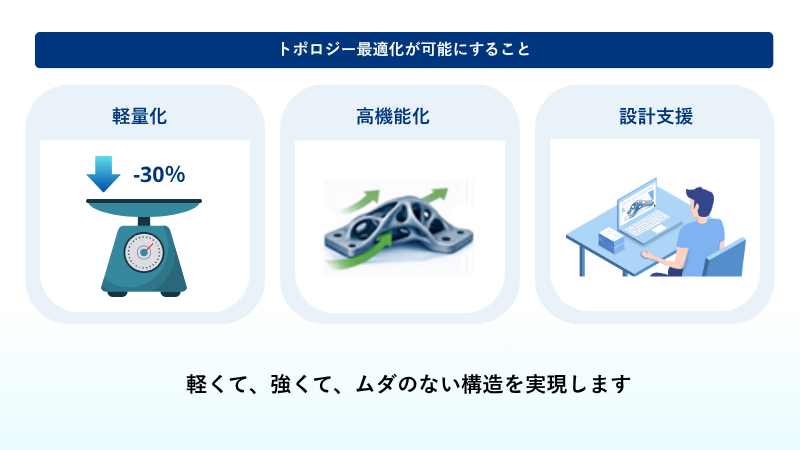

トポロジー最適化解析を使うことで、次のような効果が得られます。
不要な材料を削減することで強度や剛性を確保したまま大幅な軽量化が可能となります。
力の伝わり方が明確な構造や応力集中の低減、剛性バランスの最適化といった高性能化を実現できます。
「この構造の本質はどこにあるのか」を設計初期の段階で可視化し、後戻りの少ない設計プロセスを実現します。
ここまで、トポロジー最適化解析の基本的な考え方と、従来設計との違い、そしてどのような価値を生む技術なのかを紹介してきました。
一方で、トポロジー最適化解析は「条件を入れれば自動的に最良の形が得られる」という万能な技術ではありません。実際の設計現場で活かすためには、いくつかの重要な注意点や、解析そのものに求められる技術力があります。
次回は、トポロジー最適化解析が抱える実務上の課題と、それに対してどのような技術的な工夫が必要なのかについて解説します。
▶ 第2回を読む
