Feature 特徴

• feature 01

  周波数応答解析

  実績例　ラックの周波数応答解析
  解析ソフト　MSC Nastran
  概要　機器を搭載したラックに対して、前後・左右・上下方向に加振した際の周波数応答を求める。


• feature 02

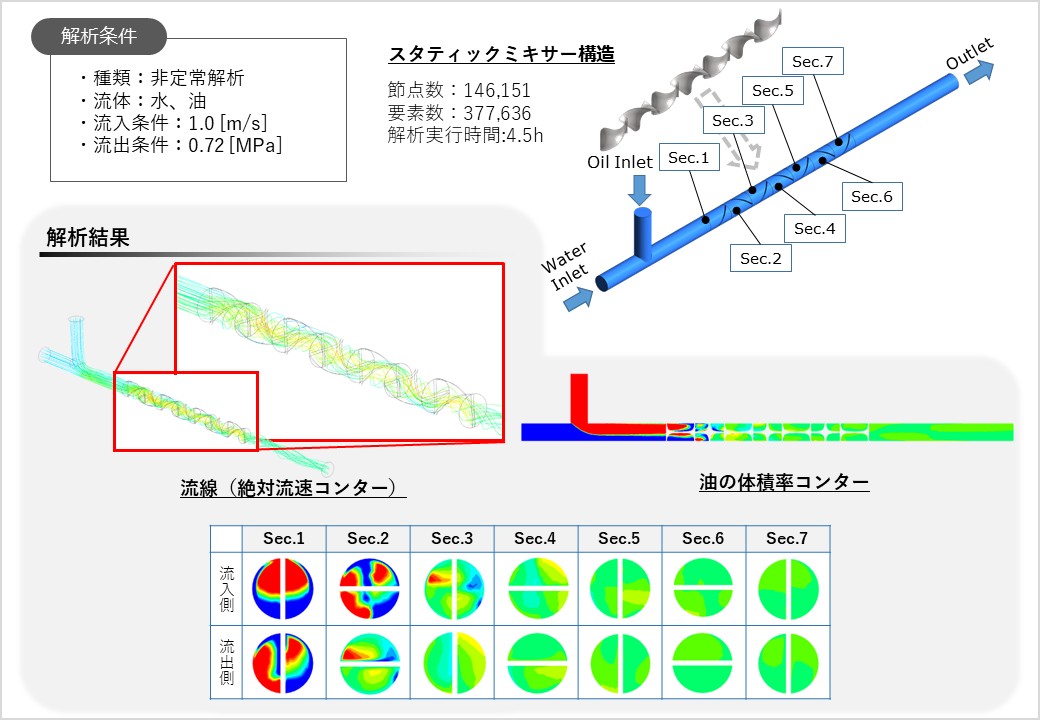

  熱流体解析①

  実績例　スタティックミキサーによる２流体の混合
  解析ソフト　Fluent
  概要　２種類の流体をスタティックミキサーに流し、混合の状態を確認する。

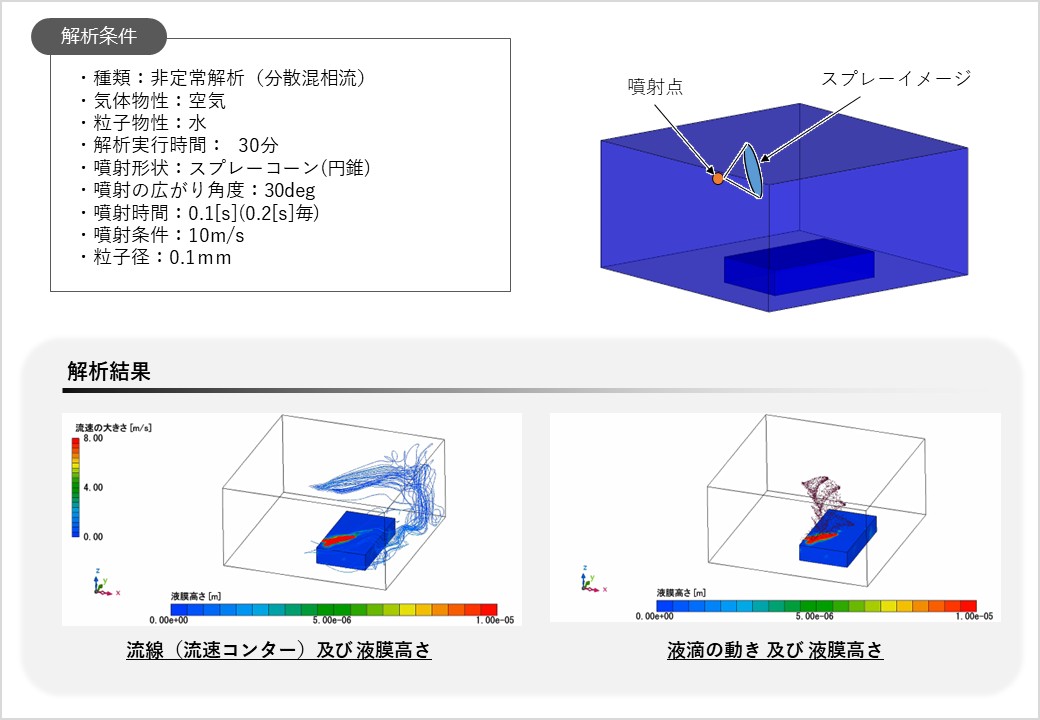

• feature 03

  熱流体解析②

  実績例　噴霧による液膜の確認
  解析ソフト　scFlow
  概要　噴霧された液体が物体に付着した際の液膜の厚みを確認する。

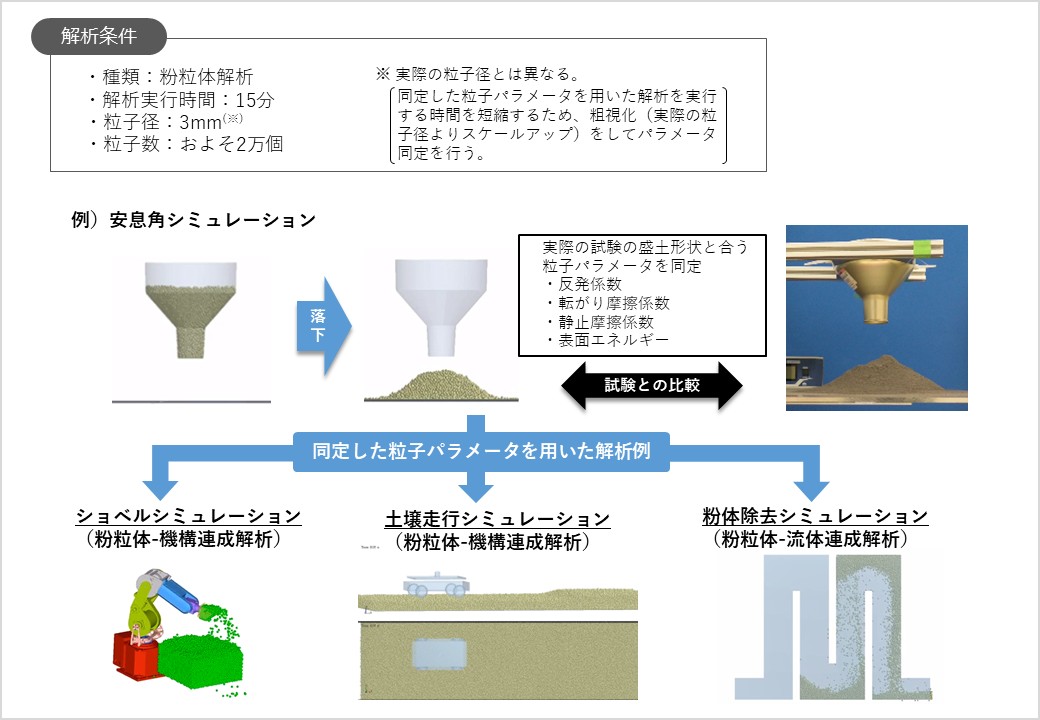

• feature 04

  粉粒体解析

  実績例　土壌粒子パラメータ同定
  解析ソフト　EDEM
  概要　土壌パラメータ試験のシミュレーションを実施し、粒子パラメータを同定する。同定した粒子パラメータを用いて、土壌フィールドを作成し、シミュレーションすることが可能。

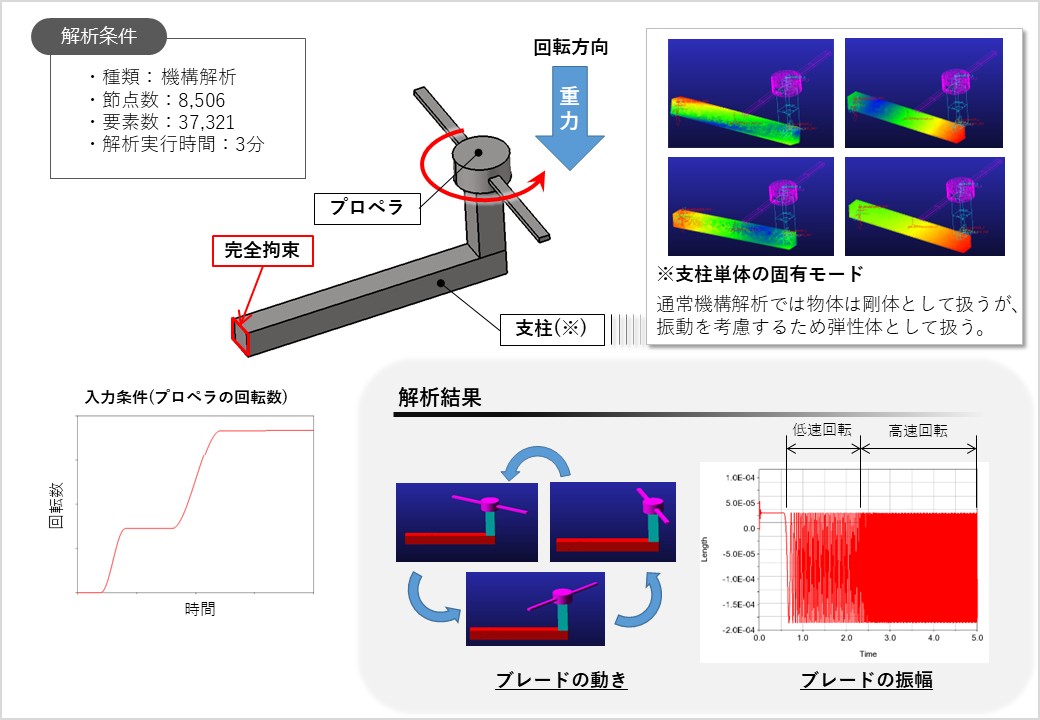

• feature 05

  機構解析

  実績例　プロペラによる支柱振動
  解析ソフト　ADAMS
  概要　ローターが回転することにより、支柱が振動しないかを検討する。


• feature 06

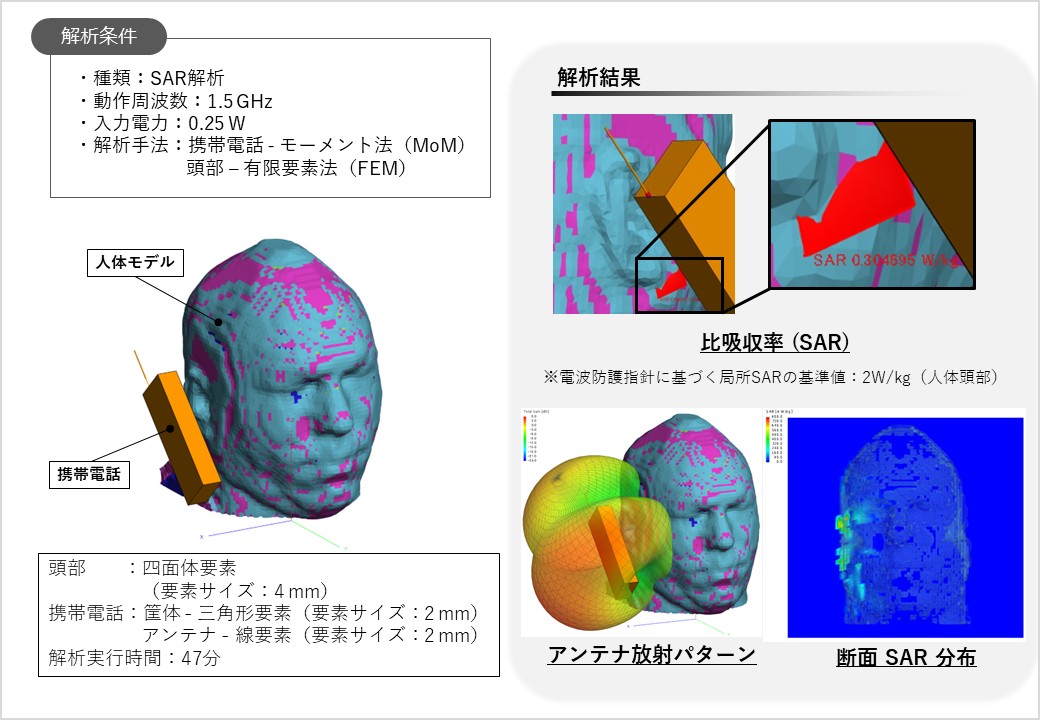

  比吸収率解析

  実績例　携帯電話による人体局所比吸収率（SAR）解析
  解析ソフト　Feko
  概要　通話中の人体頭部の比吸収率（SAR）確認する。


• feature 07

  放射エミッション解析

  実績例　インバータのEMI（放射エミッション）解析
  解析ソフト　Feko
  概要　インバータにバッテリー、モーターが接続されたモジュールの放射電磁ノイズをモノポールアンテナで確認する。


• feature 08

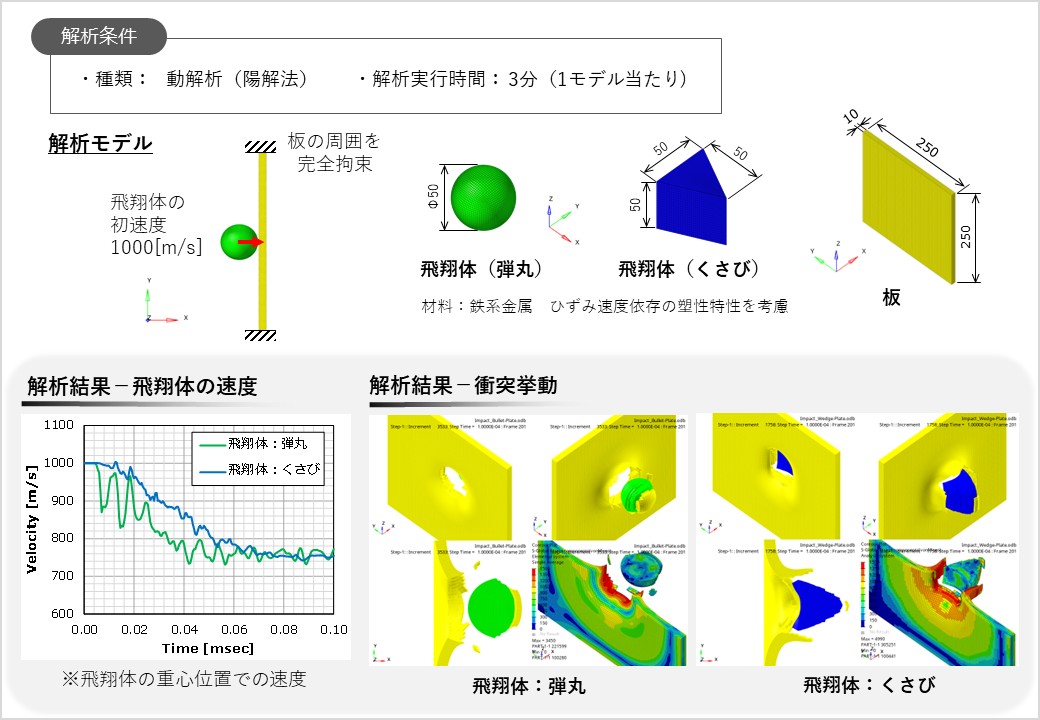

  衝突解析

  実績例　高速で衝突する飛翔体と板の挙動
  解析ソフト　Abaqus/Explicit
  概要　球形およびくさび形の飛翔体が高速で板に衝突した際の挙動を求める。飛翔体と板は同一の材料とし、損傷進展する破壊モデルを考慮する。

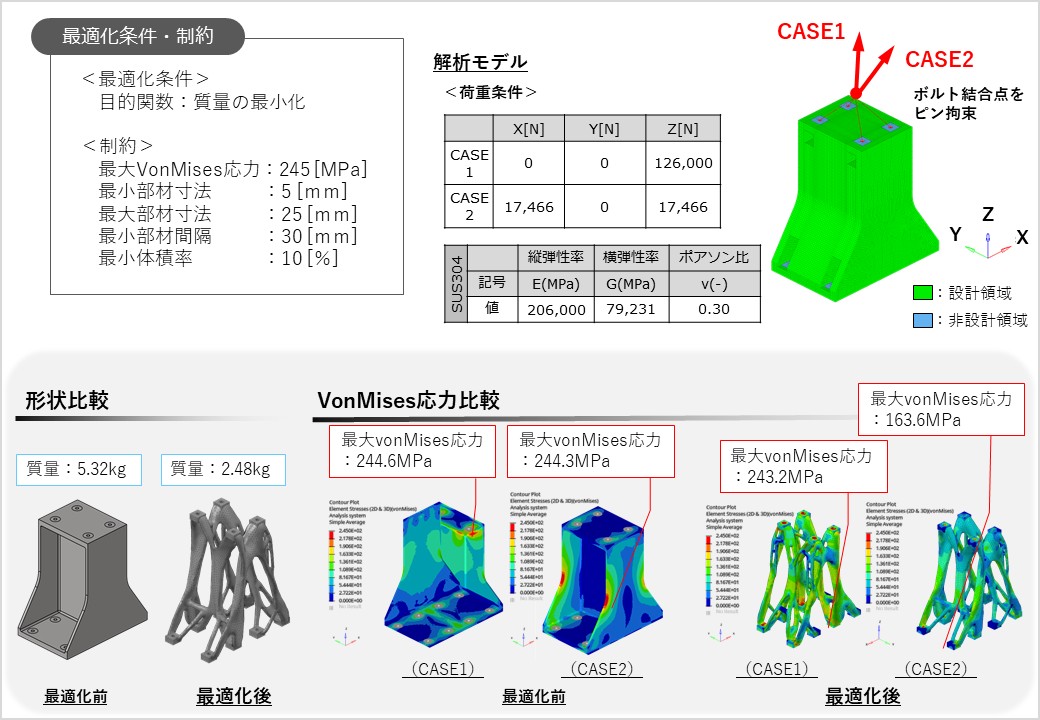

• feature 09

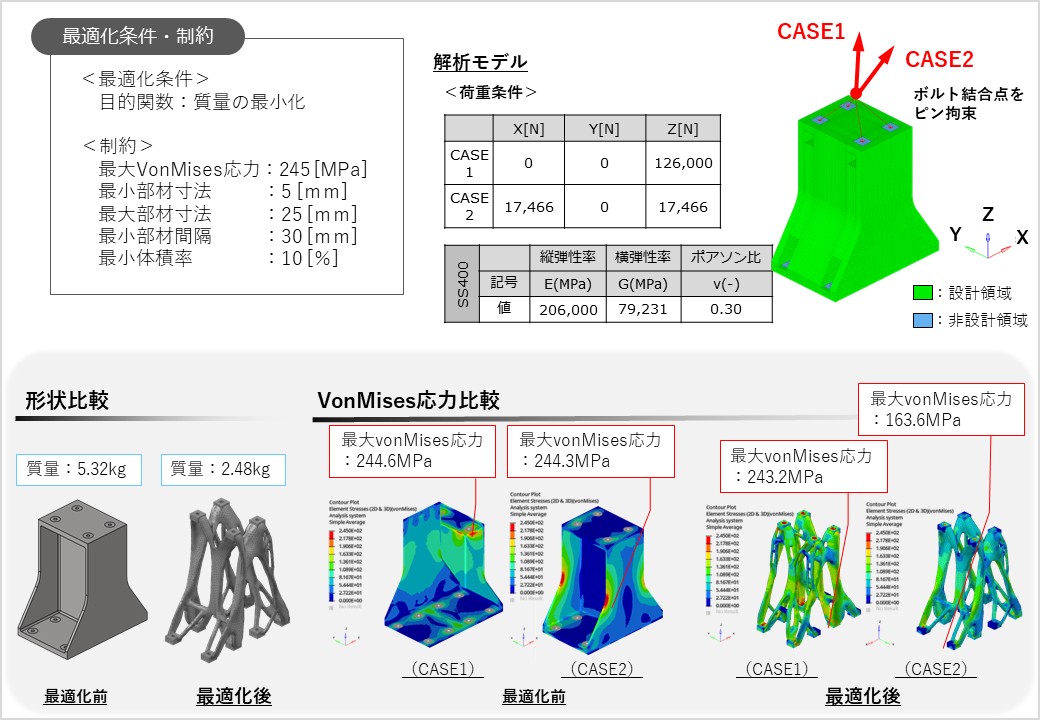

  トポロジー最適化解析

  実績例　トポロジー最適化解析によるフィッティング金具の最適設計
  解析ソフト　OptiStruct2019
  概要　フィッティング金具をトポロジー最適化解析により、要求強度を満たしつつ重量低減を図る設計案を算出する。


• feature 10

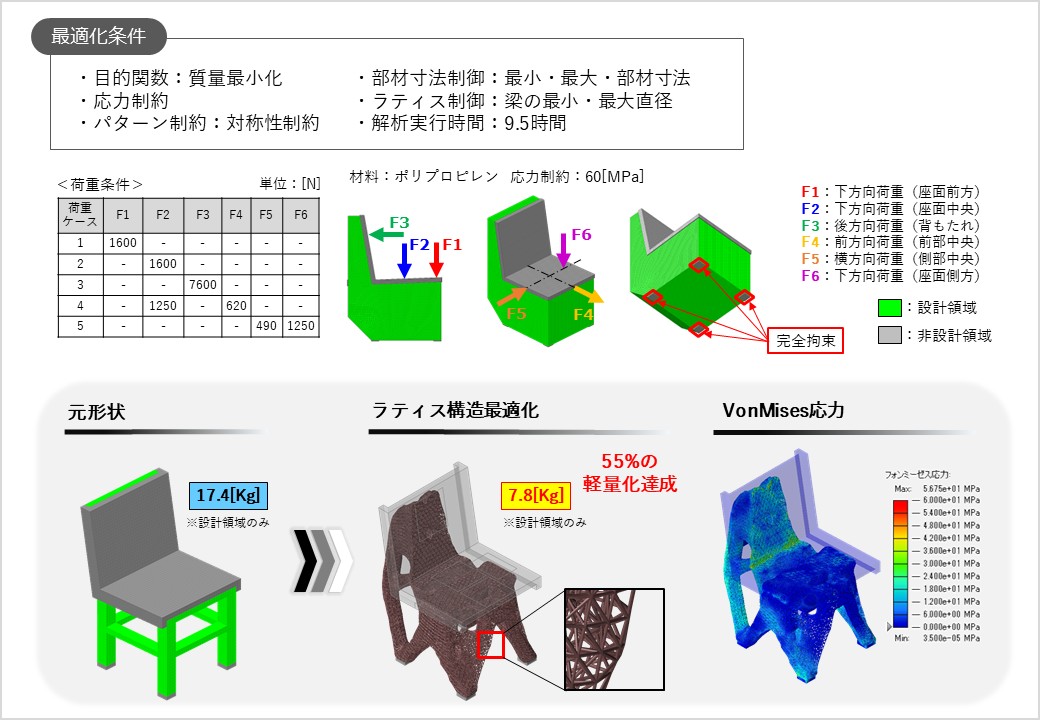

  ラティス構造最適化解析

  実績例　ラティス構造最適化解析による重量軽減検討
  解析ソフト　Inspire
  概要　既存のイス構造の重量軽減を図るため、ラティス構造最適化解析により革新的な設計案を導出する。


• feature 11

  トポグラフィー最適化解析

  実績例　トポグラフィー最適化解析によるビードに関する最適設計
  解析ソフト　OptiStruct2019
  概要　ペットボトルのトポグラフィー最適化解析によりビードに関する最適設計を試みる。


• feature 12

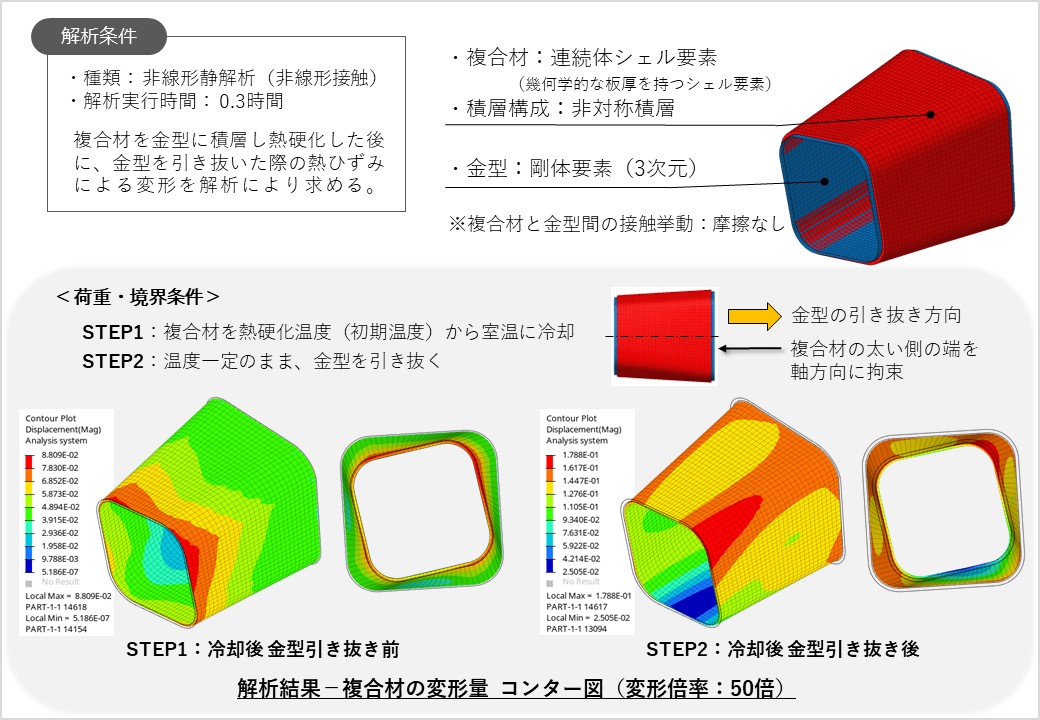

  複合材 熱変形解析

  実績例　複合材成形時の熱変形解析
  解析ソフト　Abaqus/Standard
  概要　複合材の材料異方性のために、成形時の温度変化によって生じる熱変形の変形量を評価する。

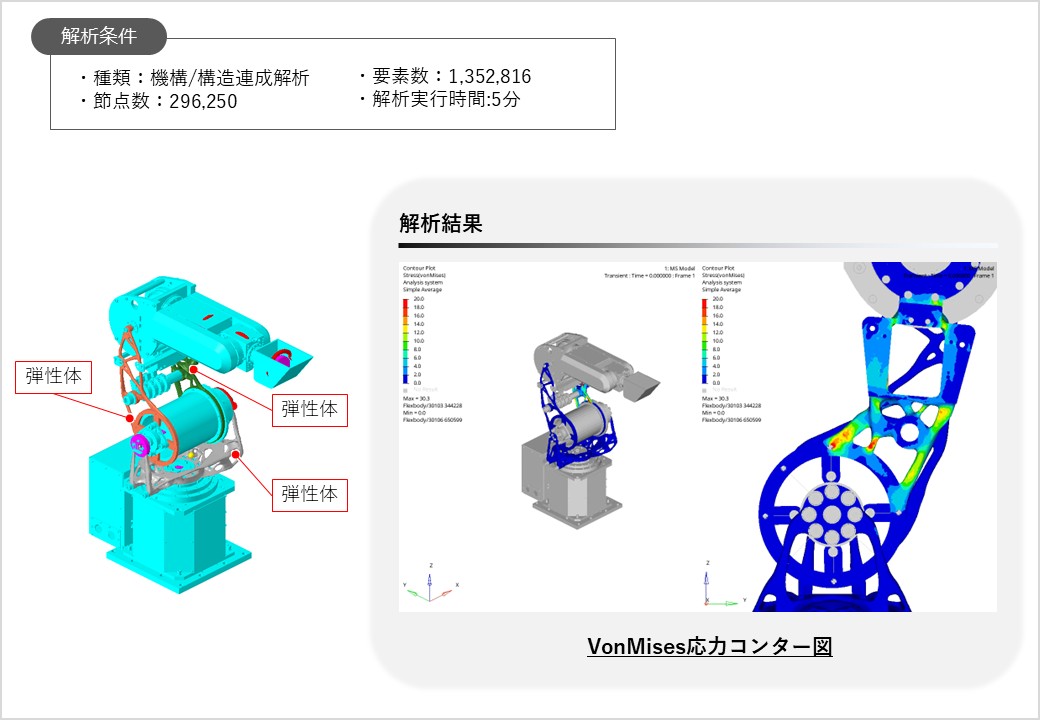

• feature 13

  機構/構造連成解析

  実績例　ロボットアームの稼働時の応力解析
  解析ソフト　MotionSolve-Optistruct
  概要　ロボットアームが稼働した際、最適化した部品の応力変化を確認する。

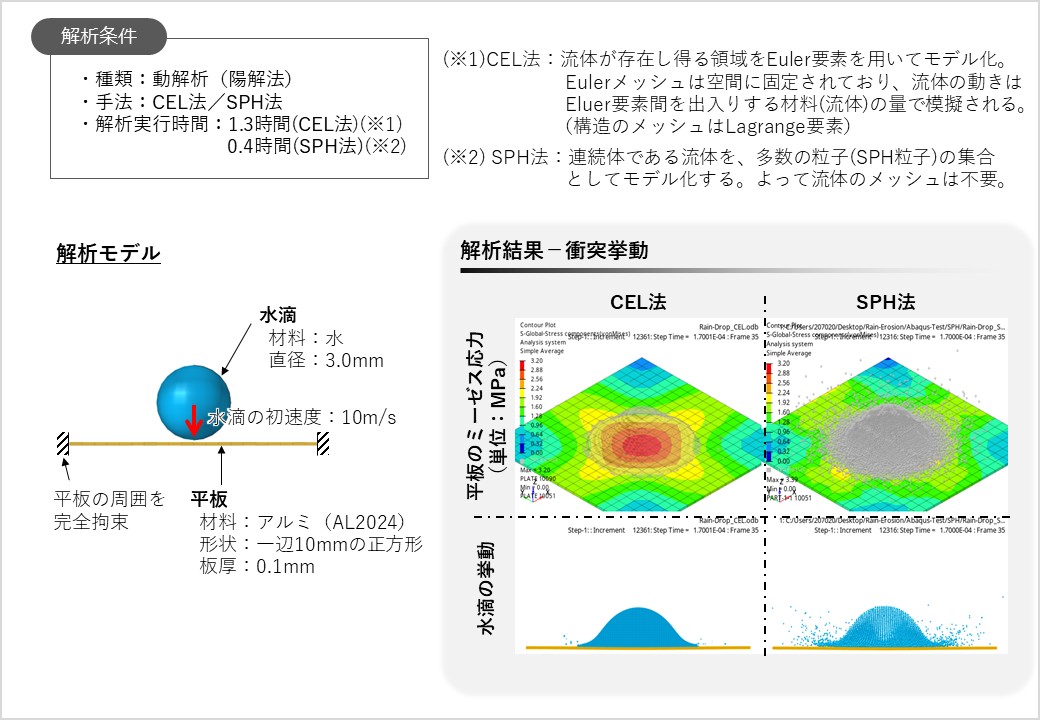

• feature 14

  流体‐構造連成解析

  実績例　平板に落下・衝突する水滴の挙動
  解析ソフト　Abaqus/Explicit
  概要　水滴（雨滴）が平板に落下・衝突する際の挙動および平板に生じる応力を求める。（求めた応力から、レインエロージョンの予測が可能。）流体と構造の連成解析の手法として、Euler-Lagrange連成（CEL）法とSPH法を用いた解析を行い、結果の比較を行う。

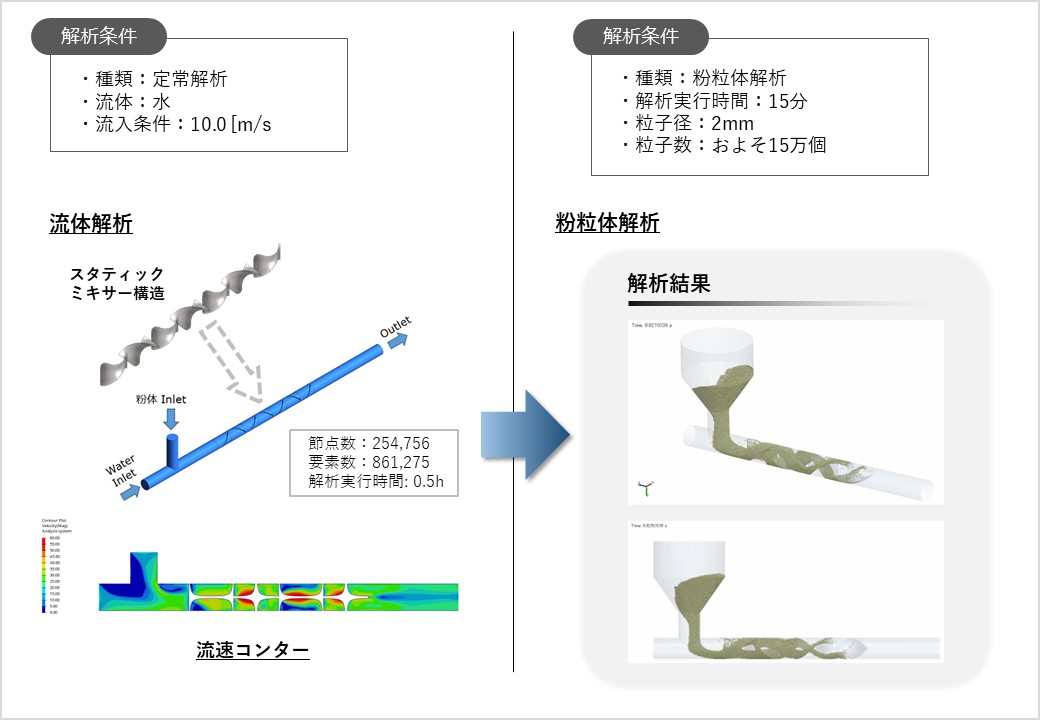

• feature 15

  熱流体/粉粒体連成解析

  実績例　スタティックミキサーによる流体・粉体の混合
  解析ソフト　AcuSolve/EDEM
  概要　流体と粉体をスタティックミキサーに流し、混合の状態を確認する。
